Relation entre le diamètre du tuyau, le débit, le débit et la pression

Tout d'abord, débit = débit × diamètre intérieur du tuyau × diamètre intérieur du tuyau × π÷ 4 ; Ainsi, le débit et le débit peuvent essentiellement déterminer un autre paramètre en en connaissant un.

Mais si le diamètre du tuyau D et la pression à l’intérieur du tuyau P sont connus, peut-on calculer le débit ?

La réponse est : vous ne pouvez pas encore trouver le débit et le débit du fluide dans le tuyau. Vous imaginez qu'il y a une vanne à l'extrémité du tuyau, et lorsqu'elle est fermée, il y a une pression P dans le tuyau, et le débit dans le tuyau est nul.

Ainsi, le débit dans le tube n’est pas déterminé par la pression dans le tube, mais par la pente descendante de la pression dans le tube au cours du trajet. Assurez-vous donc d'indiquer la longueur du tuyau et quelle est la différence de pression aux deux extrémités du tuyau pour connaître le débit et le débit du tuyau.

Si la relation entre la pression et le débit dans une canalisation est directement proportionnelle du point de vue de l'analyse qualitative, c'est-à-dire que plus la pression est élevée, plus le débit est important. Le débit est égal au débit multiplié par la section. Pour n'importe quelle section du tuyau, la pression vient d'une seule extrémité, c'est-à-dire que le sens de la pression est unidirectionnel, et lorsqu'il est fermé à la sortie dans le sens de la pression (la vanne est fermée), le fluide dans le tuyau est dans un état interdit. Une fois la sortie ouverte, son débit est déterminé par la pression dans la canalisation.

Pour l'analyse quantitative, il est possible d'installer un manomètre, un débitmètre ou de mesurer la capacité d'écoulement au moyen d'expériences sur modèle hydraulique. Pour le débit des conduites sous pression, il peut également être obtenu par calcul, et les étapes de calcul sont les suivantes :

1. Calculez la résistance spécifique S du pipeline. S'il s'agit d'un vieux tuyau en fonte ou d'un vieux tuyau en acier, vous pouvez utiliser la formule de Shevelev pour calculer la résistance spécifique du pipeline s=0,001736/d^5,3 ou utiliser s=10,3n2/d^5,33 pour calculer, ou consulter le tableau correspondant ;

2. Déterminez la différence de hauteur H=P/(ρg) entre les deux extrémités du pipeline. S'il y a une chute horizontale h (ce qui signifie que l'extrémité de départ du pipeline est h plus haute que la fin), alors H=P/(ρg) h

Dans la formule : H : en m ; P : est la différence de pression aux deux extrémités du tuyau (et non la pression à une certaine section), P est en Pa ;

3. Calculez le débit Q : Q = (H/sL)^(1/2)

4, débit V=4Q/(3,1416 * d^2)

Où : Q —— débit, en m^3/s ;

H —— La différence entre la hauteur d'eau au début et à la fin du tuyau, en m ;

L —— longueur du début à la fin du tuyau, en m.

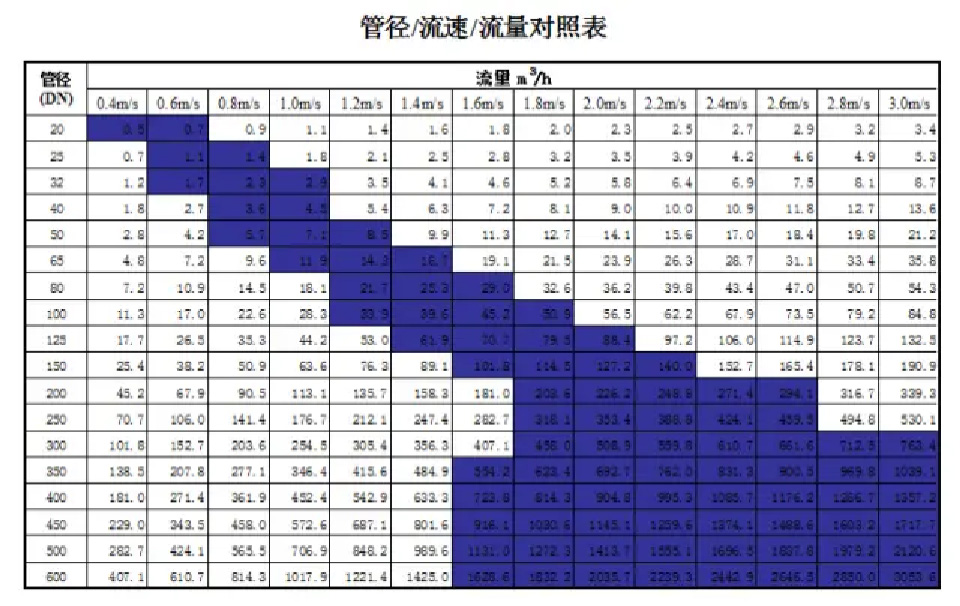

Remarque : La rangée supérieure représente la vitesse d'écoulement

La grande donnée au milieu du tableau ci-dessus est le trafic.

La rangée la plus à gauche est le diamètre nominal de la conduite d'eau

Question : « Lequel dois-je choisir avec autant de débits ? »

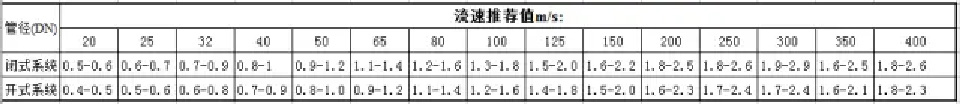

Ne vous pressez pas... Regardez le tableau ci-dessous (il y a une différence entre système ouvert et système fermé)
