Quelles sont les méthodes de connexion pour les raccords β-PPH ?

Présentation des méthodes de connexion pour les raccords β-PPH

Chaque méthode de connexion pour les raccords β-PPH répond à un objectif différent dans un système de tuyauterie en plastique, et le bon choix dépend du diamètre du tuyau, de la pression de service et de la fréquence à laquelle le joint doit être ouvert pour la maintenance. Le tableau ci-dessous résume les quatre méthodes couramment spécifiées par les fabricants et les installateurs.

Connexion par fusion à douille thermofusible

La fusion par emboîtement est la méthode de connexion la plus largement utilisée pour les raccords β-PPH dans les produits de tuyauterie de petit et moyen diamètre. Un outil chauffant fait fondre simultanément la surface extérieure du tuyau et la paroi intérieure de l'emboîture du raccord ; Une fois que les surfaces atteignent un état plastique, le tuyau est inséré dans l'emboîture du raccord et maintenu sous légère pression jusqu'à ce que la masse fondue refroidisse en un seul corps homogène.

Les chiffres clés du processus utilisés par la plupart des fabricants sont les suivants.

Étant donné que le joint est fusionné chimiquement plutôt que serré mécaniquement, un joint de fusion à emboîtement correctement exécuté atteint presque la même résistance de paroi que le corps du tuyau lui-même, c'est pourquoi il reste le choix par défaut pour les panneaux solaires, les semi-conducteurs et les canalisations biochimiques.

Soudage par fusion bout à bout pour les grands diamètres

Une fois que les diamètres dépassent DN110, l’outillage à emboîtement devient peu pratique, c’est pourquoi le soudage par fusion bout à bout prend le relais. Les deux extrémités du tuyau ou du raccord sont placées à plat avec une raboteuse rotative, puis pressées contre une plaque chauffée jusqu'à ce que les deux surfaces fondent uniformément. La plaque est retirée et les deux faces fondues sont pressées ensemble sous une force contrôlée pour former un cordon de soudure continu.

Les raccords à souder bout à bout à douille courte et à douille allongée évalués à 1,0 MPa sont généralement sélectionnés pour les collecteurs de distribution principaux, tandis que les variantes à douille allongée offrent une interface de fusion plus longue pour les pipelines soumis à des vibrations ou à des cycles thermiques, tels que les boucles de refroidissement de la sidérurgie.

Série de raccords β-PPH par type de connexion

Chaque produit ci-dessous représente une configuration de connexion distincte, depuis les joints à emboîtement directs jusqu'aux raccords à brides et coudés, tous fabriqués selon les normes de pression de service de 1,0 MPa.

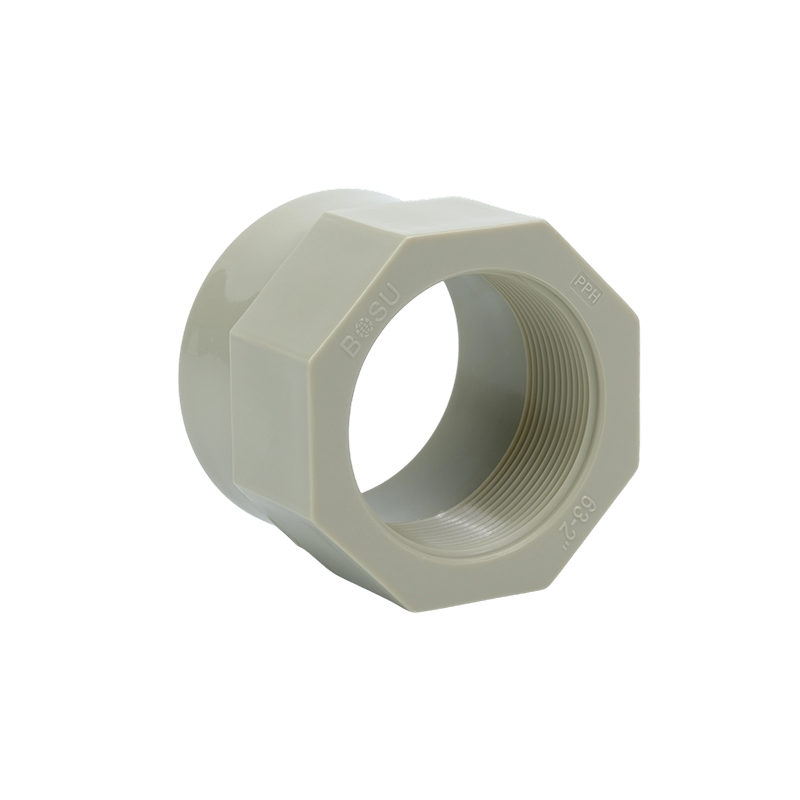

Raccord à douille directe à dent intérieure

Fusion de douilles

Ajustement direct des dents externes

Fusion de douilles

Raccord coudé à 45 degrés

Fusion de douilles

Raccord coudé à 90 degrés

Fusion de douilles

Raccord à bride intégré

Connexion à bride

Raccordement à bride pour joints détachables

Les raccords à bride sont spécifiés partout où une section du pipeline doit être ouverte à plusieurs reprises, par exemple au niveau d'une entrée de Valve Systems, d'une aspiration de pompe ou d'un boîtier de filtre. Un raccord à fusion à embase à bride intégrée est d'abord fusionné au tuyau à l'aide du processus de fusion à chaud standard, et une bague d'appui lâche ainsi que des boulons serrent ensuite deux faces de bride avec un joint entre les deux.

Étant donné que le joint par fusion supporte la charge de pression et que les faces boulonnées n'assurent qu'une compression sur le joint, les raccords à bride combinent la résistance d'un joint fusionné avec la commodité d'une connexion boulonnée et amovible. Il s'agit de l'interface privilégiée entre la tuyauterie β-PPH et toute vanne en plastique installée dans la conduite.

Connexion union filetée pour accès de maintenance

Les raccords-union utilisent une conception en trois parties : deux moitiés de corps sont chacune fusionnées ou filetées sur les extrémités du tuyau, et un écrou central rapproche les deux moitiés contre une bague d'étanchéité EPDM ou FPM. Cette méthode ne nécessite aucune chaleur au moment de la connexion ou de la déconnexion, elle est donc privilégiée aux points de raccordement des instruments, aux points d'échantillonnage et aux patins d'équipement qui font l'objet d'un entretien fréquent.

Des raccords femelles simples avec extrémités filetées sont également disponibles pour la transition des conduites β-PPH vers des canalisations en métal ou en PVC, et des raccords union β-PPH dédiés aux PVC étendent cette flexibilité aux systèmes à matériaux mixtes que l'on trouve couramment dans les installations d'aquarium, marines et pharmaceutiques.

Méthode de connexion adaptée à la pression et à la température

Le choix d’une méthode de connexion n’est pas seulement une question de diamètre. Le matériau β-PPH a une plage de températures de fonctionnement à long terme de -20 °C à 100 °C et une limite à court terme de 110 °C, mais sa capacité de pression diminue à mesure que la température augmente. À 60°C, la pression de fonctionnement maximale tombe à environ la moitié de la pression nominale, de sorte que la méthode de raccordement et l'épaisseur de la paroi doivent être reconsidérées à mesure que la température augmente.

Liste de contrôle des paramètres de soudage pour des joints fiables

Quelle que soit la méthode de connexion utilisée, la défaillance du joint est presque toujours imputable à la préparation ou au contrôle du processus plutôt qu'au raccord lui-même. La liste de contrôle suivante reflète la séquence que la plupart des fabricants suivent sur site.

• Retirez l'huile, la poussière et la rouille des surfaces des tuyaux et des raccords avant de commencer tout travail de fusion.
• Coupez les extrémités des tuyaux d'équerre avec un outil de coupe dédié pour maintenir les surfaces imbriquées perpendiculaires et sans bavures.
• Maintenez la température de la plaque chauffante entre 210°C et 230°C pour que le matériau ramollisse sans se dégrader.
• Maintenez la pression pendant 8 à 12 secondes après l'assemblage pour permettre à la matière fondue de remplir le joint uniformément.
• Attendez au moins 30 secondes de refroidissement naturel avant de déplacer ou de charger le joint.
• Effectuez un test d'étanchéité à l'air, tel qu'un contrôle de fuite hydrostatique ou d'hélium, avant la mise en service de la ligne.
• Inspectez chaque cordon de soudure pour déceler des bulles, des fissures ou une fusion incomplète, et ressoudez immédiatement si un défaut est détecté.

Pourquoi la qualité des connexions est importante pour les produits de tuyauterie et les systèmes de vannes

Un pipeline β-PPH est aussi fiable que son joint le plus faible. Étant donné que les raccords β-PPH sont fréquemment associés à des composants de vannes en plastique dans les lignes de panneaux solaires, de semi-conducteurs, de produits chimiques et de protection de l'environnement, un joint mal fusionné ou sous-serré peut compromettre l'ensemble du réseau de produits de tuyauterie, et pas seulement une seule connexion. Choisir la bonne méthode pour chaque emplacement, suivre les paramètres de soudage documentés et vérifier chaque joint avec un test de pression sont les trois pratiques qui séparent systématiquement les installations à long service des appels de maintenance répétés.
