Qu’est-ce qui rend les matériaux auxiliaires essentiels pour les systèmes de tuyauterie ?

Dans les systèmes de tuyauterie industrielle, le Série de matériel auxiliaire ne sont pas des accessoires optionnels mais des composants essentiels qui garantissent l'intégrité de l'étanchéité, la stabilité et la fiabilité à long terme du système. Des joints de bride et connecteurs flexibles aux colliers de serrage, buses et raccords mécaniques, ces matériaux auxiliaires ont un impact direct sur la capacité de charge du pipeline, la compatibilité avec les fluides et les cycles de maintenance. Selon les données des pratiques d'ingénierie, environ 80 % des incidents de fuite de pipelines proviennent d'une mauvaise sélection de matériaux auxiliaires ou d'une installation incorrecte , plutôt que des défauts dans le matériau principal de la tuyauterie lui-même. Par conséquent, la configuration scientifique de la série de matériaux auxiliaires constitue la première étape pour garantir un fonctionnement sûr des systèmes de tuyauterie industrielle dans le traitement chimique, le traitement de l'eau, la fabrication pharmaceutique et les applications connexes.

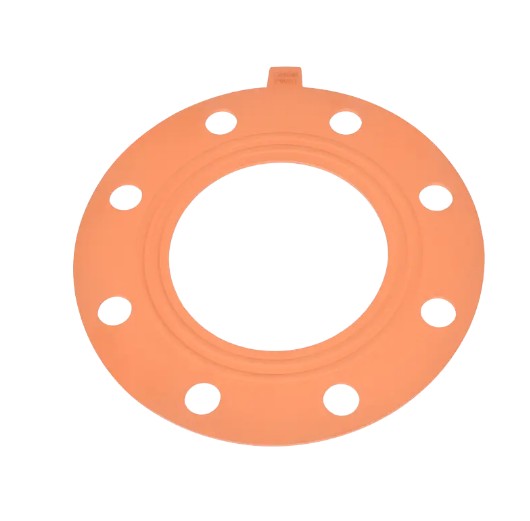

Série de joints de bride : la première ligne de défense pour les systèmes d'étanchéité

Les joints de bride sont des éléments d'étanchéité essentiels au niveau des joints de canalisations qui empêchent les fuites de fluide. En fonction de la composition du matériau et des conditions de fonctionnement, les types de joints de bride courants comprennent les joints composites EPDM (éthylène-propylène-diène monomère), FPM (caoutchouc fluorocarboné) et EPDM-PTFE, chacun adapté à différentes plages de température et environnements chimiques.

Comparaison des performances des principaux matériaux de joints

Système de spécification et éléments essentiels de sélection

Le système de spécification des joints de bride suit les normes de diamètre nominal (DN), avec des spécifications communes, notamment DN15 (D20), DN20 (D25), DN25 (D32), DN32 (D40) , couvrant de multiples applications de basse à haute pression. La sélection doit se concentrer sur les trois dimensions suivantes :

• Compatibilité des médias : Lors du transport d'acides ou d'alcalis forts, les joints composites PTFE sont préférés ; pour les systèmes d'eau standard, des joints EPDM peuvent être utilisés pour réduire les coûts.
• Adaptation de la température et de la pression : Lorsque la température de fonctionnement dépasse 150 °C ou que la pression dépasse PN16, des joints métalliques FPM ou enroulés en spirale doivent être sélectionnés pour éviter le vieillissement et la défaillance du caoutchouc.
• Configuration de la face de la bride : Les brides à face surélevée (RF) conviennent aux joints plats, tandis que les brides mâles et femelles (MFM) nécessitent des joints annulaires de positionnement pour éviter un mauvais alignement de l'installation.

Série de connecteurs flexibles : composants clés pour absorber les vibrations et les déplacements thermiques

Entre l'équipement de pompe et les systèmes de tuyauterie, les connecteurs flexibles remplissent la fonction essentielle d'absorber les vibrations mécaniques et de compenser la dilatation et la contraction thermiques. Les connecteurs flexibles à brides PPH (Polypropylène Homopolymère), avec leur excellente résistance chimique, sont devenus des configurations standards pour les systèmes de tuyauterie chimique.

Différences d'application entre les connecteurs flexibles concentriques et excentriques

Les connecteurs flexibles à brides concentriques conviennent aux connexions en ligne droite de diamètres de tuyaux identiques, absorbant efficacement déplacement axial de 10-15mm . Les connecteurs flexibles à brides excentriques, en revanche, sont utilisés pour les transitions entre différents diamètres de tuyaux, avec des spécifications communes telles que D40×32, D50×32, D50×40, D63×32, D63×40 , en conservant une fonctionnalité de tampon flexible tout en réalisant des transitions de diamètre.

Avantages techniques des connecteurs flexibles PPH

• Résistance à la corrosion chimique : Le matériau PPH peut résister à la plupart des milieux chimiques dans une plage de pH de 1 à 14, adapté au décapage, à la galvanoplastie, au traitement des eaux usées et à d'autres environnements hautement corrosifs.
• Performances en température : Température de fonctionnement continue jusqu'à 100°C, avec tolérance à court terme jusqu'à 110°C, répondant aux exigences générales de transport de fluides chauds industriels.
• Résistance mécanique : Résistance à la traction de 25 MPa et limite d'élasticité de 22 MPa, garantissant l'absence de rupture ou de déformation lors d'essais hydrostatiques à 1,5 fois la pression nominale.
• Durée de vie : Dans des conditions de fonctionnement standard, les connecteurs flexibles PPH sont conçus pour une durée de vie supérieure à 50 ans, réduisant considérablement la fréquence de maintenance du système.

Série de colliers de serrage et de raccords mécaniques : support fondamental pour la fixation des canalisations et la maintenance des équipements

Les colliers de serrage sont des éléments de fixation indispensables dans l'installation de pipelines, servant à limiter le déplacement du pipeline, à répartir uniformément les forces de support et à empêcher le balancement du pipeline causé par l'impact du fluide. Les colliers de serrage PPH partagent la même résistance chimique que le corps de la tuyauterie lui-même, évitant ainsi les problèmes de corrosion électrochimique couramment observés avec les colliers métalliques.

Spécifications des colliers de serrage et capacité de charge

La série de colliers de serrage couvre toute la gamme de diamètres, de DN15 (D20) à DN50 (D63) , comportant des structures à clipser ou à boulonner. En prenant le collier de serrage DN32 comme exemple, sa capacité de charge standard n'est pas inférieure à 500N , capable de résister aux forces d'impact dynamiques générées lorsque la vitesse d'écoulement du fluide interne atteint 4,5 m/s. Dans les scénarios d'installation parallèle de pipelines multicouches, une stratégie de disposition en couches est recommandée, avec un espacement intercouche maintenu à ≥150mm pour faciliter les opérations de maintenance.

Valeur fonctionnelle des raccords mécaniques

Les poignées de traction et les raccords de la série charnières sont principalement utilisés pour les mécanismes d'ouverture des boîtiers d'équipement et des couvercles de ports d'inspection. Les charnières robustes, fabriquées en PP renforcé de fibres de verre, offrent une capacité de charge unitaire de 80-120kg , adapté aux applications fréquemment ouvertes/fermées telles que les grands équipements de filtration et les regards de réacteur. Les petites charnières conviennent aux scénarios de charge légère comme les boîtes à instruments et les armoires de commande, avec un espacement standard des trous de montage de 25 mm × 40 mm , compatible avec les dimensions standards de découpe de tôle.

Série de buses en spirale : éléments centraux pour un transfert et une distribution de masse efficaces

Les buses en spirale transforment le liquide en pulvérisations à cône creux ou à cône solide grâce à une structure de guidage de flux en spirale unique, largement utilisée dans l'épuration des gaz, le refroidissement, les systèmes de gicleurs de protection incendie et les tours de réaction chimique. Leur caractéristique la plus remarquable est capacité anti-colmatage exceptionnelle , avec des diamètres de passage d'écoulement jusqu'à 3 fois le diamètre de sortie de la buse, ce qui les rend adaptés aux systèmes d'eau en circulation contenant des particules en suspension.

Système de paramètres techniques pour les buses en spirale

Correspondance des matériaux de buse et des conditions de fonctionnement

Les corps de buses en spirale sont généralement fabriqués en PPH ou en polypropylène renforcé de fibres de verre, avec des inserts en céramique ou en acier inoxydable 316L pour le noyau de la buse. Dans les systèmes de désulfuration des gaz de combustion (FGD), où la teneur en matières solides du lisier atteint 15%-20% , des buses en spirale à plein débit et à diamètre non réduit doivent être sélectionnées, garantissant un diamètre de passage minimum ≥15 mm. Dans les systèmes d'eau ultrapure à semi-conducteurs, des buses en PTFE sont nécessaires pour garantir que la teneur en ions extractibles reste inférieure à 0,1 ppb .

Série de raccords colorés : solutions pratiques pour la gestion de l'identification et la visualisation du système

Les raccords de tuyauterie colorés utilisent différentes couleurs pour distinguer les types de fluides ou les flux de processus, constituant ainsi un moyen efficace d'améliorer l'efficacité de la gestion du système de tuyauterie. Dans les grandes installations industrielles, un codage couleur standardisé peut réduire les temps de réponse de maintenance en 30%-40% et réduire considérablement les risques de mauvais fonctionnement.

Normes de codage couleur industrielles recommandées

• Vert : Eau de refroidissement de processus, systèmes d'eau de circulation
• Bleu : Air comprimé, systèmes d'air instrument
• Jaune : Pipelines de livraison de produits chimiques, de milieux acides et alcalins
• Rouge : Eau de protection incendie, systèmes à vapeur haute température
• Gris/Noir : Systèmes de drainage, de traitement des gaz d'échappement
• Blanc/Transparent : Eau ultra pure, milieu de qualité alimentaire

Le matériau de base des raccords colorés reste le PPH standard, avec des couleurs incorporées dans la couche de surface par des processus de coextrusion ou de moulage par injection, généralement à une épaisseur de 0,5-1,0 mm , sans affecter la solidité du corps du raccord ou sa résistance chimique. Il convient de noter que dans les zones soumises à une forte exposition aux UV en extérieur, un mélange maître de couleur stabilisé aux UV doit être sélectionné pour éviter la décoloration qui pourrait compromettre l'efficacité de l'identification.

Stratégie d'intégration et de sélection du système

La sélection de Série de matériel auxiliaire ne doit pas être réalisé de manière isolée mais conçu en coordination avec le système de tuyauterie principal. Voici des stratégies de sélection éprouvées issues de la pratique de l’ingénierie :

Méthode d’analyse du coût total du cycle de vie

Lors de la comparaison de solutions de matériaux auxiliaires, l'attention ne doit pas se limiter aux seuls coûts d'approvisionnement initiaux ; le coût total du cycle de vie (LCC) doit être calculé. En prenant comme exemple les canalisations chimiques DN50, bien que le coût initial des joints composites EPDM PTFE soit d'environ 40% plus élevé que les joints EPDM standards, dans des conditions de fonctionnement très corrosives, leur cycle de remplacement s'étend de 6 mois à plus de 3 ans, réduisant ainsi les coûts de maintenance globale de plus de 60% .

Vérification de la matrice de compatibilité

L’établissement d’une matrice de compatibilité média-matériel est une étape cruciale pour éviter les erreurs de sélection. Par exemple, lors du transport d'eau de Javel contenant du chlore (concentration d'hypochlorite de sodium > 10 %), les joints EPDM subissent un vieillissement et une fissuration rapides, nécessitant à la place des matériaux PTFE ou FPM. Dans les systèmes d'eau chaude au-dessus de 80°C, le taux de déformation rémanente à la compression du FPM (<15 %) est nettement supérieur à celui de l'EPDM (>25 %), garantissant une fiabilité d'étanchéité à long terme.

Standardisation et optimisation des stocks

Il est recommandé de normaliser les spécifications des matériaux auxiliaires sur quatre diamètres de base : DN15, DN25, DN50, DN100 — couvrant plus de 80 % des scénarios d’application. En réduisant la variété des spécifications, les coûts d'inventaire des pièces de rechange peuvent être réduits de 35%-50% , tout en raccourcissant le temps de mobilisation du matériel lors des réparations d'urgence. Pour des besoins hors normes dans des conditions particulières d'exploitation, il est conseillé de réserver un 10%-15% taux de personnalisation pour garantir la flexibilité dans la conception du système.
