Quels fluides circulent à travers un robinet à tournant sphérique ?

Types de fluides courants transportés par les robinets à tournant sphérique

Les robinets à tournant sphérique se trouvent au centre de la plupart des produits de tuyauterie, car un quart de tour permet une fermeture étanche et à faible résistance, quel que soit ce qui se trouve à l'intérieur du tuyau. Dans la pratique, les médias qui les traversent se répartissent en une poignée de catégories récurrentes dans les installations industrielles.

• Eau de procédé et eau traitée — circuits de refroidissement, conduites de rinçage et eaux usées générales dans les usines de fabrication.
• Acides et alcalis — acide chlorhydrique, acide sulfurique, hydroxyde de sodium et réactifs similaires utilisés dans le traitement des métaux, la galvanoplastie et la synthèse chimique.
• Solvants et produits chimiques organiques — les diluants, les alcools et les solvants de traitement présents dans la production pharmaceutique et biochimique.
• Air comprimé et gaz inertes — les conduites de commande pneumatique et les systèmes de purge à l'azote.
• Fluides de haute pureté — de l'eau ultrapure et des produits chimiques de gravure utilisés dans la fabrication de semi-conducteurs et de panneaux solaires, où des traces de contamination ne sont pas acceptables.
• Eau de mer et fluides marins — des canalisations d'aquarium, marines et de dessalement qui exigent une forte résistance au sel et à l'encrassement biologique.

Comment le matériau du corps détermine la compatibilité des supports

Le plastique utilisé pour le corps et le siège de la vanne est le facteur le plus important pour décider quels fluides une vanne à bille peut transporter en toute sécurité. Les raccords métalliques corrodent ou lixivient des ions dans les flux de processus sensibles, c'est pourquoi les canalisations en plastique et les composants de vannes en plastique sont le choix par défaut pour les conduites à forte teneur en produits chimiques ou de haute pureté. Le tableau ci-dessous présente l’adéquation typique entre le matériau et le média.

Au-delà de la résine de base, les matériaux d'étanchéité tels que l'EPDM, le FPM ou le PTFE sont adaptés au même fluide, puisqu'un corps de vanne classé pour un produit chimique est aussi bon que le joint qui l'obtient. Jiangsu Leiting Precision New Materials, qui fournit des vannes à bille OEM pour les pipelines de panneaux solaires, de semi-conducteurs, chimiques, sidérurgiques et pharmaceutiques, documente les fiches techniques des matériaux pour chaque vanne afin que la combinaison de résine et de joint puisse être vérifiée par rapport au fluide d'exploitation avant l'installation.

Série de produits de robinets à tournant sphérique

Les configurations manuelles, électriques, pneumatiques, à simple et double raccord couvrent la plupart des besoins en matière de manipulation de fluides dans les canalisations de produits chimiques, de semi-conducteurs et de traitement de l'eau.

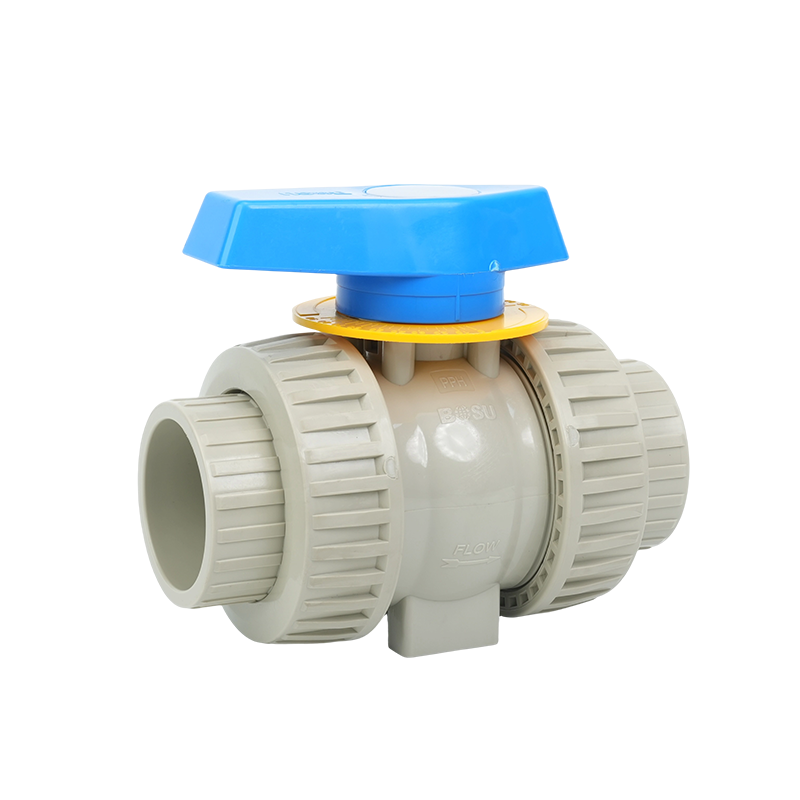

Robinet à tournant sphérique à double union Beta-PPH

Manuel

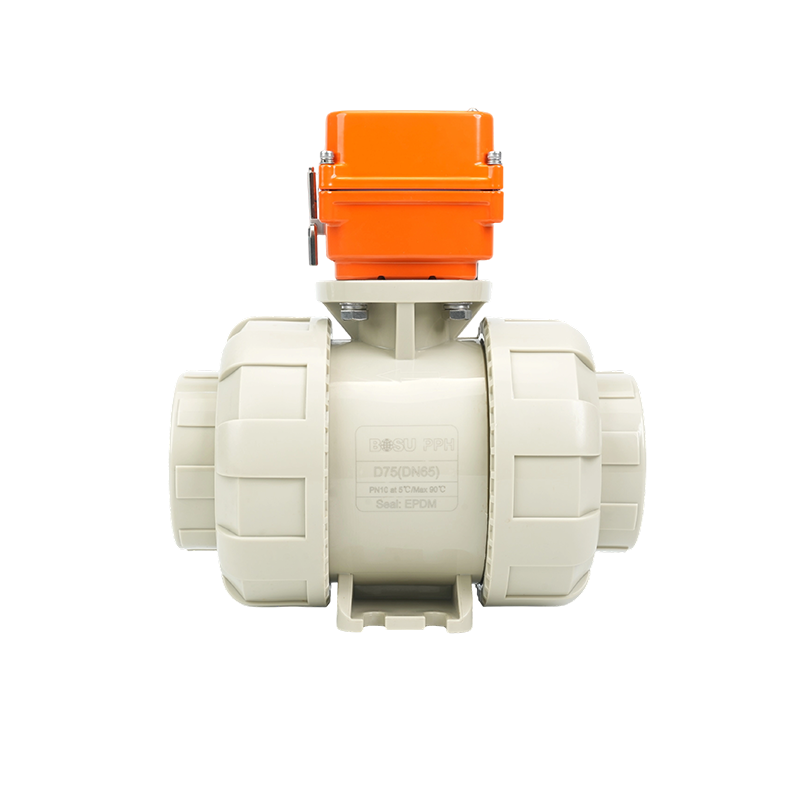

Robinet à tournant sphérique électrique à double union Beta-PPH

Électrique

Robinet à tournant sphérique pneumatique à double union Beta-PPH

Pneumatique

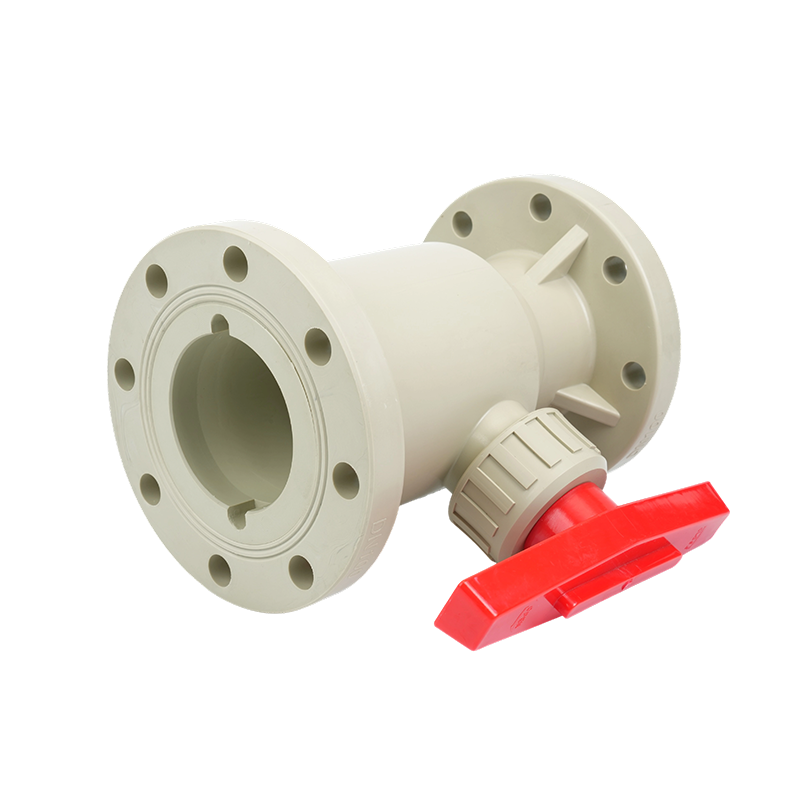

Robinet à tournant sphérique à bride Beta-PPH

À bride

Robinet à tournant sphérique à bride pneumatique simple/double

Simple ou Double

Conception structurelle et son effet sur le flux médiatique

La structure de la valve modifie la façon dont un média donné se déplace dans le système, et pas seulement la composition du corps. Quelques caractéristiques structurelles sont particulièrement importantes lorsque le média est agressif, visqueux ou nécessite un contrôle strict du flux.

• Bille à passage intégral ou à passage réduit — une conception à passage intégral maintient le passage interne égal au diamètre du tuyau, ce qui réduit la chute de pression pour les produits chimiques visqueux et les boues.
• Fin de la double union — permet de retirer la vanne de la ligne sans couper le tuyau, utile lorsque le fluide laisse des résidus ou du tartre qui nécessitent un nettoyage périodique.
• Méthode d'actionnement — les poignées manuelles conviennent à l'arrêt basse fréquence, tandis que les actionneurs électriques ou pneumatiques prennent en charge le dosage automatisé et les cycles répétés pour les fluides de traitement continu.
• Connexions à brides — donner un joint plus rigide pour les diamètres plus grands et les conduites à pression plus élevée transportant des fluides corrosifs ou chauds.

Adaptation d'un robinet à tournant sphérique à votre média

La sélection de la vanne adaptée à un fluide spécifique se résume à quatre contrôles que les ingénieurs d'usine effectuent généralement avant de spécifier une vanne pour de nouveaux produits de tuyauterie.

1. 01
   Identifiez la chimie des médias. Confirmez la concentration, la température et si le fluide est oxydant, chargé de particules ou de haute pureté.
2. 02
   Vérifiez le tableau des résines. Comparez les médias avec les données de résistance PP-H, PPN ou PVDF plutôt que de vous fier à des hypothèses générales.
3. 03
   Confirmez la compatibilité du joint. Les sièges et les joints toriques échouent souvent avant le corps de la vanne, alors associez l'EPDM, le FPM ou le PTFE au même fluide.
4. 04
   Validez la pression et la durée de vie. Vérifiez la pression nominale (PN) par rapport à la pression de ligne et choisissez un actionnement manuel, électrique ou pneumatique en fonction de la fréquence des cycles.

Industries et applications typiques

Étant donné que les systèmes de vannes en plastique évitent les problèmes de corrosion et de lessivage des ions courants avec les raccords métalliques, les vannes à bille construites en PP-H, PPN et PVDF apparaissent dans une large gamme de tuyauterie industrielle.
